您好，歡迎來到東海縣富彩礦物制品有限公司！
產品信息：
多孔超細硅微粉-屬于一種火山灰沉積巖，國內很少有此種礦石，目前為本公司大規模開發引用推廣市場。開發多孔超細硅粉自然粒徑細（0.5μm左右），顆粒分布均勻，比表面積大（8.5m2/g），外形結構近似球型無棱角狀。以電子顯微鏡圖象看，其表面全是納米級的介孔，平均孔徑約為8.8nm（納米）

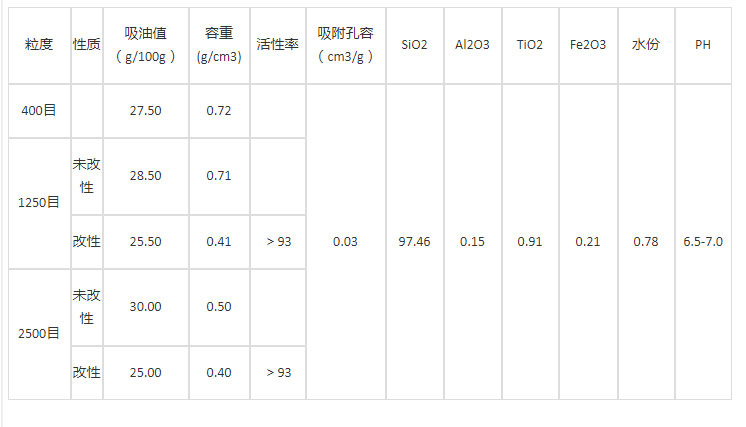

其物化性能指標如下：
多孔硅微粉應用于改性塑料有如下幾方面優點：
（1） 降低成本。多孔硅微粉比樹脂便宜，因此添加多孔硅微粉可大幅度地降低塑料的成本，具有明顯的經濟效益。
（2） 改善塑料的耐熱性。一般塑料的耐熱性較低，如 ABS，其長期使用溫度只有 60℃左右，而多孔硅微粉耐熱性較高，本身可高達 1030℃。因此多孔粉石英添加到塑料中后可以明顯地提高塑料的耐熱性。再如 PP，未填充時，其熱變形溫度在 110℃左右，而填充 30%多孔硅微粉后其熱變形溫度可提高到 150℃以上。
（3） 改善塑料的剛性。一般塑料的剛性較差，如純 PP的彎曲模量在 1000MPa左右，無法滿足一些部件的使用要求，添加 20%多孔硅微粉后，其彎曲模量可達 1500MPa以上，可見多孔粉石英對 PP具有明顯的加強作用。
（4） 改善塑料的成型加工性。介于多孔硅微粉近球型結構，應用于塑料中可提高樹脂的流動性，從而可以改善其加工性。
（5） 提高塑料制品及部件的尺寸穩定性。有些塑料結晶收縮大，導致其制品收縮率大，從模具出來后較易變形，尺寸不穩定；而添加多孔硅微粉后，可大大降低塑料的收縮率，從而提高塑料制品及部件的尺寸穩定性。
（6） 增加塑料表面硬度。一般塑料硬度較低，表面易劃傷，從而影響其表面效果和裝飾性。多孔硅微粉的硬度均比其它礦物質填料高。添加多孔硅微粉后，可大大提高塑料的表面硬度。
（7） 提高塑料的屈服強度。通用塑料本身的拉伸強度不高，添加多孔硅微粉后，在填充量合適的范圍內可提高塑料的拉伸強度和彎曲強度，從而提高塑料的工程應用范圍。
（8） 提高塑料制品的抗靜電性能和印刷性能。如果 PP中添加多孔硅微粉后，可以改善 PP的抗靜電性能和印刷性能；其多孔結構也可提高一些塑料的保溫性能。
（9） 顯著提高耐磨性，多孔硅微粉粒徑細，比重輕，加之多孔結構又易于加工，所以相對而言對塑料的加工設備磨損影響較小。經濟效益得已顯現。
總之，多孔硅微粉應用在改性塑料中有多方面優點，但也要注意一些變化：比如，密度要加大，白度會降低，增加鈦白粉和色母的用量，表面光澤要下降，顏色飽和度要下降，填充量太大后強度會下降。這些要在配方設計時充分考慮。
東海縣牛山鎮花園路188號晶都家苑15-13號
免費服務熱線：18861391200 電子郵箱：18861391200@qq.com
